Ürün Açıklaması

Yapım teknolojisinin sürekli gelişen manzarasında, önde kalmak son teknoloji ekipman gerektirir. Yeni kırmızı kurşun üretim hattı ekipmanı, en yüksek performans, güvenilirlik ve verimlilik standartlarını karşılamak için tasarlanmıştır. Bu gelişmiş sistem, çok sayıda endüstriyel uygulamada kritik bir bileşen olan kırmızı kurşun üretimi için uyarlanmıştır. Aşağıda, bu son teknoloji ekipmanın temel özellikleri ve özellikleri hakkında ayrıntılı bir genel bakış sunuyoruz.

Kırmızı kurşun üretim hattı, bir Barton fırınında sürekli erime ve toz haline getirilen yeni bir işlem kullanır, granülasyon ve derin oksidasyon ve hareketli bir yatakta hızlı soğutma. Hareketli bir yatak kalsinasyonu ve hızlı soğutma işlemi kullanan katı parçacıklar, yoğun bir durumda sürekli olarak aşağı doğru hareket eder, çarpışmalardan ve yoğun sürtünmeden kaçınarak çok düşük bir kırılma oranına neden olur. Hareketli yatak reaktörü, yüksek termal atalete ve minimum sıcaklık dalgalanmalarına sahiptir ve reaksiyon sıcaklığı gereksinimlerini tam olarak karşılamaktadır. Hareketli yataktaki malzeme kalma süresi uzun ve düzgündür, uzun bir reaksiyon süresi sağlar. Malzeme ve sıcak baca gazı arasındaki karşı akım ısı değişimi, egzoz sıcaklığını kontrol eder, ısı enerjisini verimli bir şekilde kullanır ve basit bir sistemi korur. Yatağın içinde, malzeme yavaş yavaş düşük sıcaklıktan yüksek sıcaklığa hareket eder ve daha sonra düşük sıcaklığa geri döner ve kurşun buhar üretilmesini ortadan kaldırır. Elektrikli fırın yöntemiyle karşılaştırıldığında, bu işlem enerjinin sadece% 30'unu tüketir ve orijinal sürecin sadece% 20'sini tüketir.

Kurşun Devlet Dönüşümü:

(1) 1 numaralı elektrolitik kurşunun erimesi, işçiler kurşun besleme makinesine 1 numaralı elektrolitik kurşun yerleştirir ve eritme için kurşun erime fırına koyar (bu işlem aralıklı üretimdir, besleme döngüsü 10-12 dakikadır ve her seferinde 52 kg malzeme beslenir). Kurşun erime fırını yaklaşık 480 ℃ 'ye ısıtılır (kurşun erime işlemi elektrikle ısıtılır). Elektrolitik kurşun sıvıya eritilir ve kapalı bir borudan fırına yapılan toz içine akar. Kurşun erime işlemi tamamen kapatılır, kurşun duman üretilmez, tüm malzemeler aktarılır ve kurşun cüruf üretilmez.

(2) Sıvı kurşun tozu ve toz toplayıcı toplama kurşun tozu, kurşun asitli pil plakalarının üretimi için aktif malzemedir. Yüzeyde bir PBO tabakası olan metalik kurşun tozlu bir malzemesidir. Belirli bir termal oksidasyon işlemi ile saf kurşun tarafından oluşturulur. Kurşun eritme fırından sıvı kurşun fırına girer, burada yaklaşık 450-480 ° C'lik bir sıcaklığı koruyarak bir santrifüj kuvvet ile karıştırılır ve yüksek hızda döndürülür. Negatif basınç altında, dış hava fırına çekilir. Pervane'nin dönüşü, kurşun ve havanın birbirleriyle temas etmesini sağlar ve istenen oksidasyon derecesi ile ince kurşun tozu üretir. Kurşun sıvının yüzeyindeki kurşun, kolayca yüzen (ve az miktarda kurşun içeren) düşük özgül ağırlığa sahip tozlu bir madde olan kurşun okside oksitlenir. Başlangıçta oksitlenmiş kurşun tozu daha sonra bir karıştırma burgu yoluyla ikincil bir siklon ayırıcı ve torba filtre kanalı ile taşınır, burada peletlenir ve daha sonra oksidasyon fırına gönderilir. Bu üretim hattı, siklon ve çanta filtre ünitesinde uyarılmış bir taslak fan bulunur. Kurşun toz makinesi, toz toplayıcı ve oksidasyon fırını negatif basınç altında çalıştırılır. Bu işlem, siklon ayırıcı ve çanta filtresi tarafından yakalanan ve başlangıçta oksitlenmiş kurşun tozu ile birlikte bir depolama silosuna taşınan kurşun dumanı üretir.

Kırmızı kurşun üretimi için anahtar işlem parametreleri:

1) Normal üretim sırasında kurşun çözünen fırın sıcaklığı 530 ° C olarak ayarlanır.

2) Pulverizasyon fırın sıcaklığı 430-540 ° C arasında kontrol edilir, akım 19-30A arasında kontrol edilir ve indüklenen taslak akımı 9-14a arasında kontrol edilir. Sıcaklık ve damper, gerçek koşullara göre buna göre ayarlanmalıdır. Pb toz haline getirilen fırın temizlenmiş tozun% 10'un altında kontrol edilmelidir.

3) Granülasyon tamburu en az 20 dakika çalışmalı ve parçacık boyutu 12-18 ağ arasında kontrol edilmelidir. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jianggyin, Jiangsu Eyaleti, Jingjiang Endüstri Parkı

4) Kapalı hareketli yatak oksidasyon fırının normal üretimi sırasında, yanma odası sıcaklığı doğal gaz fırınları için 600-950 ° C ve elektrik fırınları için 400-750 ° C arasında kontrol edilir. Hareketli yatağın üst, orta, alt ve alt alt bölümlerinin sıcaklıkları aşağıdaki gibi kontrol edilir:

Üst bölüm baca gazı giriş sıcaklığı: 360-530 ° C, üst kesit oksidasyon sıcaklığı: 420-530 ° C; Orta bölüm baca gazı giriş sıcaklığı: 360-530 ° C, orta kesit oksidasyon sıcaklığı: 400-500 ° C; Alt bölüm baca gazı giriş sıcaklığı: 400-530 ° C, alt bölüm oksidasyon sıcaklığı: 400-500 ° C; Alt düşük bölüm baca gazı giriş sıcaklığı: 340-510 ° C, alt düşük kesit oksidasyon sıcaklığı: 340-510 ° C. Her bölümün sıcaklıkları öncelikle oksidasyon sıcaklığına dayanır. Bitmiş ürün deşarj akış hızı 3.4 kg/m'de kontrol edilir.

Üretim işlemi aşağıdaki gibi tanımlanır: 1 No'lu elektrolitik kurşun bir konveyör bandına manuel olarak yerleştirilir ve bir kurşun erime fırında eritilir (bu işlem aralıklıdır, 10-12 dakika ve yük başına 52 kg'lık bir besleme döngüsü ile). Eritme fırını yaklaşık 480 ° C'ye ısıtılır (kurşun erime işlemi sırasında elektrikli ısıtma kullanılır). Elektrolitik kurşun sıvı bir duruma eritilir (eser miktarda kurşun cüruf üretilir) ve daha sonra kapalı bir boru hattından sonraki Barton toz haline getirme fırına akar. Kurşun erime işlemi tamamen kapalıdır, kurşun duman veya toz üretmez. Tüm malzemeler tamamen aktarılır. Dinlenleyici fırından sonra bir silindir granülatör eklenir. Kurşun tozu granülatöre girerken, daha sonraki sinterleme ve oksidasyon işlemleri için bir bağlayıcı olarak hizmet etmek için az miktarda nötr su eklenir ve oksidasyon fırında negatif basınç korur. Oda sıcaklığında, tozlaştırma işlemi ile üretilen tanecikli kurşun malzemesi, granülatörden sürekli olarak boşaltılır ve otomatik olarak sinterleme ve oksidasyon fırına beslenir. Davul granülatörü tamamen kapatılmış ve otomatik besleme (su ilavesi) cihazı ile donatılmıştır. Yukarıda bir gaz toplayıcı kurulur. Üretilen kurşun toz egzozu bir torba filtresinde toplanır ve işlenir. Tutulan kurşun tozu toz haline getirme işlemine geri döndürülür ve egzoz gazı bir egzoz yığınından boşaltılmadan önce su spreyi ile işlenir. Çobanlaştırıcı fırın, oksidasyon fırını, kırıcı ve ambalaj bölümleri tarafından üretilen egzoz gazı torbalarla işlenir. Tutulan kurşun tozu daha sonra davul granülasyon bölümüne aktarılır, yüksek verimli bir toz toplayıcısına muamele edilir ve tozlaştırıcı fırına geri döner. Egzoz gazı daha sonra su sprey sistemine girer. Torba filtresinde işlenen tutulan kurşun duman tozu, tozlaştırıcı fırın ve ambalaj bölümüne geri döndürülür ve egzoz gazı su sprey sistemine girer.

1. Barton Freze Bölümü

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
1	Kurşun arabası büyük / küçük kombinasyon	4	S235 çerçevesi, 10# kanal çelik, düz plaka 10mm	Huarong	NSK Yatakları (6206/6207), Evrensel motor (ikincil enerji verimliliği), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8T/Set	0.75kw/birim
2	Kurşun eritme fırını	4	Fırın Çekirdeği 310s Paslanmaz Çelik, kalınlık 12mm, kabuk 3mm, Fırın kapağı 12mmq235, Isıtma Tüpü 310Sφ16mm*1.5mm, Yalıtım tabakası 300mm	Huarong	Dahili ısıtma ve harici ısıtma, Ekipman tasarım sıcaklığı 0-550 ℃, sıcaklık sensörü ile donatılmış	130011001650	1.5T/Set	Harici18kw/birim Dahili 24kW/Birim
3	Busast1380	4	310s paslanmaz çelik, Barrelφ12mm 304 Paslanmaz Çelik, dip 80mm, dış kabuk Q235 3mm, yalıtım tabakası 80mm, ana şaft110mm	Huarong	310s paslanmaz çelik (1180 ° C sıcaklıkta dayanır), Evrensel Motor (Enerji Verimliliği Seviyesi 2), NSK Rulmanları, Ekipman Tasarım Sıcaklığı Aralığı 0-600 ° C, Sıcaklık sensörü, 210 rpm hız ile donatılmış	270018002550	3.0T/Set	30kW/Birim
4	kontrol kabini	4	Kutu gövdesi için 1,5 mm ve kapı paneli için 2,0 mm	Şangay Haofuman	Plc ve dokunmatik ekran	8008002000	0.2/birim

2. Granülasyon bölümü

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
1	öğütücü	4	İş mili hızı 3900r/dk, Öğütme Finess 320 Mesh, çıktı 480kg/s, Çıkışta hava hacmi 2170m³/s (yük yok), 35m/s çıkışta hava hızı (yük yok)	Changzhou Wuhan Havayolları	Çerçeve, kapak dahil, telafi edici, amortisör, V-Beleltc4064	1100580840	1.5T/Set	30kW/Birim
2	30kW motor	4	İkincil enerji verimliliği	küresel	Kasnak
3	Granülasyon makinesi	4	Barrel Sus304 (6mm), Frame 16#	Huarong	Toz Chamberq235 (1.5mm) ile donatılmıştır, Guomao Reducer (CZQ350-8-11), Huanqiu motor (ikincil enerji verimliliği)	280012502000	1.4T/Birim	7.5kw/birim
4	asansör	1		Yangzhou plastik harikalar	Karbon çeliği, Zincir metal kovası (paslanmaz çelik)	10005006000	2.5T/Set	3kw/birim
5	Ettconveyor	2	Uzunluk: 9500mm, genişlik (taşıma yüzeyi) 400mm, Hız 10m/dk	Yangzhou plastik harikalar	Karbon çeliği, PVC etek kenarı, Tamamen iki hoppers ile mühürlenmiş ve oluk alıyor, 40T/gün çıktı	9500400500	1.5T/Birim	3kw/birim
6	Kontrol kutusu (dokunmatik ekranlı)	2		Şangay Haofuman		43010001000	0.1T/Birim
7	Depolama tankı	1	Sus304 (3mm), Cilt 1.8m³	Huarong		Φ1200*7000	2T/Birim

3. Toz çıkarma bölümü

Seri numarası

Cihaz adı

Birim sayısı

Cihaz parametreleri

Üretici

Söz

Boyutlar

ağırlık

güç

1

72 çantalı darbe toz koleksiyoncusu

10

Filtrasyon alanı 54㎡,

toz konsantrasyonu <15g/m³,

Verimlilik%99.5, Kutu Q235 (3mm)

Huarong

Nabız torbası dahil,

denetleyici,

yağ-su ayırıcı,

Evrensel Motor (Enerji Verimliliği Seviyesi 2),

NSK Yatağı (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/Birim

1.5kw/birim

2

11kw fan

6

Konut Q235 (4mm)

Nantong Gaonan

İthalat ve ihracat dahil,

Global Motor (İkincil Enerji Verimliliği)

1000*800*1500

0.4T/Birim

11kw/birim

4. Tarama bölümü

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
1	Altıgen elek	2	Konut Q235 (3mm), Ekran SUS304 (10 ağ, 18 mesh)	Huarong	NSK6312, Makine Ayakları 120603 Kare Tüp, Huanqiu motor (ikincil enerji verimliliği), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5T/Set	1.5kw/birim
2	Kırıcı	2	Konut Q235 (12mm), Ekran SUS304 (12 Mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu motor (ikincil enerji verimliliği)	1000300400	0.3T/Birim	2.2kw/birim
3	Hope	20	Silindir Q235 (3mm), Makine Ayağı L5#, Cilt 0.15㎡	Huarong		Q159*5000	1.1t/birim
4	kontrol kutusu	2		Şangay Haofuman	Plc ve dokunmatik ekran	43010001000	0.1/birim
5	Burgu	6	Kabuk Malzemesi Sus304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu motor (ikincil enerji verimliliği), NSKFC207	Φ159*4000	0.8T/Set	1.5kw/birim

5. Sintering bölümü

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
1	Sintering hareketli yatak	6	Silindir gövdesi 650mm, Malzeme Sus304 (6mm), oksidasyon uzunluğu 8m, Sıcaklık sensörü 17 puan kontrolü	Huarong	Ana boru, gaz valfı dahil, telafi edici, kelebek valf	1200*7500	2.5T/Set
2	Cam rotorflowMeter	6	gaz	Dongtai enstrüman fabrikası		15005001500	0.3T/Birim
3	Yarı bitmiş ürün silosu	6	Namlu Q235 (3mm)	Huarong		Φ800*1200	0.3T/Birim
4	Yakıt fırınlı elektrik fırını	6	Shell Sus310s (6mm), Isıtma Tüpü Sus310s, φ12.5*1.5	Huarong		Φ400*2500	0.8T/Set	80kw/birim
5	72 çantalı darbe toz koleksiyoncusu	6	Filtrasyon alanı 54㎡, toz konsantrasyonu <15g/m³, Verimlilik%99.5, Kutu Q235 (3mm)	Huarong	Nabız torbası, denetleyici dahil, yağ-su ayırıcı, Evrensel Motor (Enerji Verimliliği Seviyesi 2), NSK Yatağı (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5T/Birim	1.5kw/birim

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
6	11kwfan	6	Konut Q235 (4mm)	Nantong Gaonan	İthalat ve ihracat dahil, Global Motor (İkincil Enerji Verimliliği)	10008001500	0.4T/Birim	11kw/birim
7	L51 kök üfleyici	6	Hız 980r/dk, giriş akışı 13.6m³/dk, 380v11kw 6 aşamalı motorla donatılmış	Shandong Ruibo	Giriş ve çıkış susturucuları ve taban dahil	100008001000	1T/Birim	15kw/birim
8	Soğutma yatağı	6	Namlu Q235 (6mm)	Huarong		8005001000	0.3T/Birim
9	Bitmiş ürün silosu, titreşimli makine	6	Namlu Q235 (6mm)	Huarong		400400500	0.1T/Birim
10	Kontrol Kabini (WithPLC, Dokunmatik Ekran)	3		Şangay Haofuman		4508001850	0.25/birim

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
11	Spiral burgu	6	Konut Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Huanqiu motor (ikincil enerji verimliliği)	8008001600	0.3T/Birim	0.75kw/birim
12	Besleyici	2	Konut Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu motor (ikincil enerji verimliliği)	40040015000	0.8T/Set	2.2kw/birim
13	Saklama kutusu	1	Konut Q235 (6mm)	Huarong			1T/Birim
14	Bilgisayarlar ve monitörler	1		marka

6. Egzoz Emisyon Tozu Toplama Bölümü

Seri numarası	Cihaz adı	Birim sayısı	Söz	Boyutlar	ağırlık
1	Ön tedavi odası	1
2	Q = 75000m3/s	1	Diferansiyel Basınç Ekran ve Temizlik Programı Denetleyicisi ile
3	HEPA filtresi	27
4	İndüklenen Taslak Fan	1	Q = 75000m3/s, P = 3800PA değişken frekans motoru, K = 110-132kW
5	Test platformu	1
6	Egzoz borusu ve kuyu çerçevesi	1	φ1450*4mm h = 18m
7	Elektronik kontrol sistemi	1	Delta

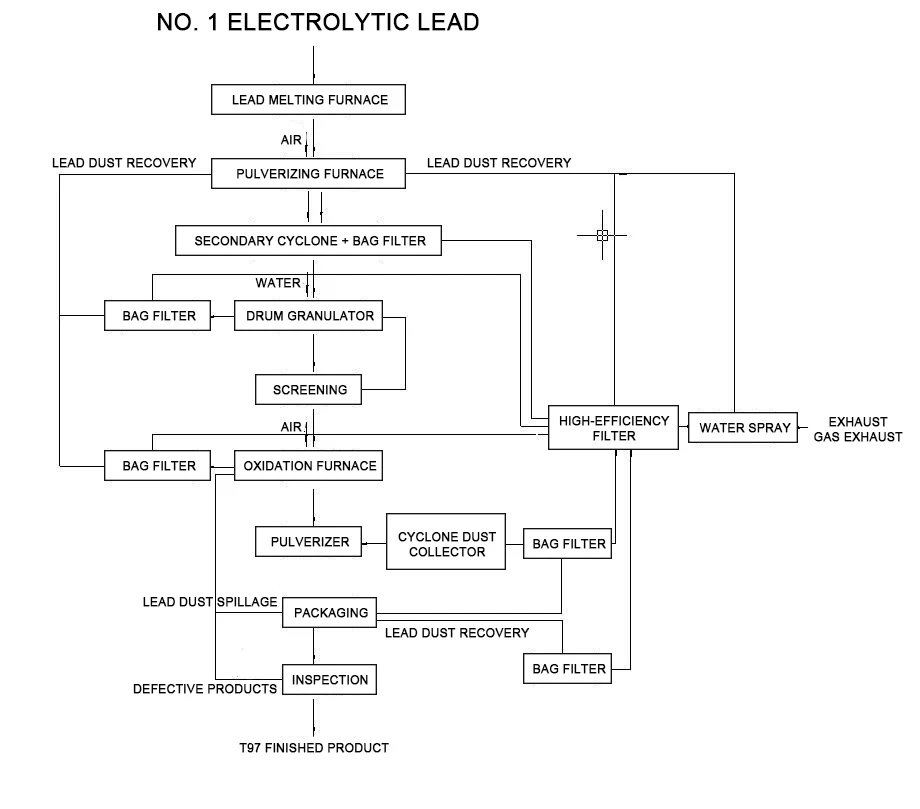

Granüler kırmızı kurşun üretim hattı süreci:

Red Lead Production Line Equipment

Granül Kırma Üretim Hattı için Ekipman Listesi (Özel)

Ezme Bölümü

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
1	Silo, vidalı konveyör	2	Konut Q235, φ89*4.5	Huarong	Hız düzenleme motoru	8008001600	0.3T/Birim	1.5kw/birim
2	Ultra dolgu	2	İş mili hızı 3900r/dk, Öğütme Finess 320 Mesh, çıktı 480kg/s, Çıkışta hava hacmi 2170m³/s (yük yok), 35m/s çıkışta hava hızı (yük yok)	Shengzhou, Zhejiang	Çerçeve, kapak, kompansatör dahil, amortisör, Evrensel Motor (İkincil Enerji Verimliliği)	22009001800	1.5T/Set	Ana bilgisayar 22kw/birim Uzatma 4kw/birim
3	72 çantalı darbe toz koleksiyoncusu	2	Filtrasyon alanı 54㎡, toz konsantrasyonu <15g/m³, Verimlilik%99.5, Kutu Q235 (3mm)	Huarong	Nabız torbası, denetleyici dahil, Yağ suyu ayırıcı, elektrik valfi, Evrensel Motor (Enerji Verimliliği Seviyesi 2), NSK Yatağı (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2T/Birim	1.5kw/birim
4	18.5kw fan	2	Konut Q235 (4mm)	Nantong Gaonan	İthalat ve İhracat, Global Motor (İkincil Enerji Verimliliği) dahil	12006001500	0.6t/birim	18.5kw/birim
5.	72 çantalı darbe toz koleksiyoncusu	2	Filtrasyon alanı 54㎡, toz konsantrasyonu <15g/m³, Verimlilik%99.5, Kutu Q235 (3mm)	Huarong	Nabız torbası, denetleyici dahil, Yağ suyu ayırıcı, elektrik valfi, Evrensel Motor (Enerji Verimliliği Seviyesi 2), NSK Yatağı (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1T/Birim	1.5kw/birim

Seri numarası	Cihaz adı	Birim sayısı	Cihaz parametreleri	Üretici	Söz	Boyutlar	ağırlık	güç
6	Kontrol Kutusu (WithPLC, Dokunmatik Ekran)	2		Şangay Haofuman		43010001000	0.1/birim
7	7.5kw fan	2	Konut Q235 (4mm)	Nantong Gaonan	İthalat ve ihracat dahil, Global Motor (İkincil Enerji Verimliliği)	600600800	0.3T/Birim	7.5kw/birim
8	Yerçekimi Otomatik Ambalaj Makinesi	2	Ambalaj Kapasitesi: 40-100 Torba/Saat, Tartım aralığı: 25kg/çanta, Tartım doğruluğu ±%0.2-0.3, Güç 5.5kw	Wuxi Bangyao	Dikiş hızı: 1800rpm, Dikiş kalınlığı: 8mm, dikiş uzunluğu: 6.5-11mm, otomatik iş parçacığı kırılma	200010002500	1.5T/Set	5.5kw/birim
9	Yıldız şeklindeki besleyici	4	V = 60-80 ℃, hava basıncı 7236, Akış hızı 3167, Hız 2800R/Dk	Jiangyin Fuxin		400*800	0.2T/Birim	1.5kw/birim
10	Depolama tankı	2	Sus304 (6mm), Cilt 1.8m³	Huarong	Namlu Sus304 (6mm)	Φ1800*3000	1.2t/birim

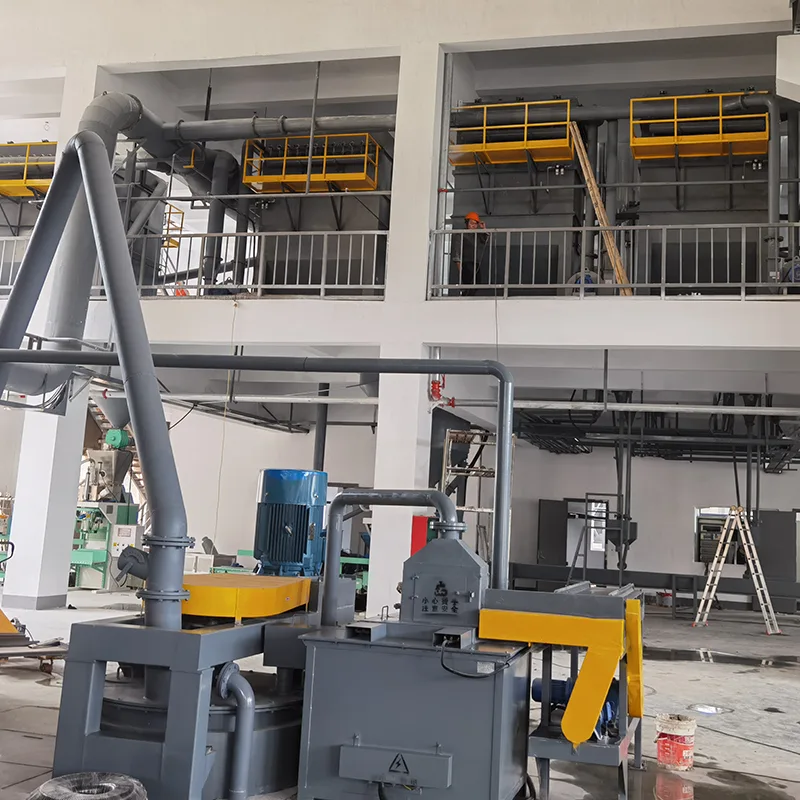

Üretim hattı süreci:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Neden yeni kırmızı kurşun üretim hattı ekipmanlarını seçmelisiniz?

· Optimize edilmiş performans: Modern endüstriyel standartların taleplerini karşılayarak mümkün olan en yüksek kalitede kırmızı kurşun üretilmesini sağlar.

· Maliyet-etkin: Gelişmiş özelliklerine rağmen, ekipman yüksek maliyetli olacak şekilde tasarlanmıştır ve yüksek bir yatırım getirisi sunar.

· Çok yönlülük: Geleneksel endüstrilerden gelişmekte olan sektörlere kadar çok çeşitli uygulamalar için uygundur.

· Destek ve hizmet: Kullanıcıların uzun vadeli işlemler için ekipmana güvenebilmelerini sağlayarak kapsamlı destek ve hizmetle desteklenir.
