Pompa Model Kodları Nasıl Anlaşılır? DG, D, CQ ve Diğer Santrifüj Pompa Serilerine İlişkin Kılavuz

Mühendisler ve satın alma ekipleri endüstriyel pompa seçerken sıklıkla DG, D, CQ, CD ve diğer harf kombinasyonları gibi model kodlarıyla karşılaşırlar.

Birçok alıcı için bu harfler basit ürün adları gibi görünebilir. Ancak pompa modeli kodları genellikle ürün serisi, yapısal tasarım veya uygulama kategorisi hakkında faydalı bilgiler içerir.

Ancak önemli bir noktaya dikkat etmek gerekiyor: Pompa model harfleri için evrensel bir adlandırma standardı yoktur. Farklı üreticiler kendi ürün serilerini farklı şekilde tanımlayabilirler. Bu nedenle, bir pompa kodunun tam anlamı daima üreticinin teknik belgeleri aracılığıyla doğrulanmalıdır.

Bu makale, pompa modeli kodlarının genel olarak nasıl anlaşıldığını ve farklı pompa serilerinin nasıl ayırt edilebileceğini açıklamak için DG Serisi Yatay Çok Kademeli Santrifüj Pompayı örnek olarak almaktadır.

Pompa Modellerindeki Harfler Neyi Anlatıyor?

Endüstriyel pompa modelleri genellikle harf, sayı ve sembollerden oluşur. Harfler genellikle pompa serisini veya yapısal kategoriyi belirtirken, sayılar genellikle tasarım parametreleriyle ilgili bilgi sağlar.

Örneğin:

DG Serisi Yatay Çok Kademeli Santrifüj Pompa

Bu modelde:

• DG pompa serisini temsil eder
• Üreticinin adlandırma kurallarına bağlı olarak aşağıdaki sayılar akış, yük veya aşama sayısı gibi tasarım parametrelerini temsil edebilir

Ancak tam anlamı üreticiler arasında farklılık gösterir. Alıcılar bir pompayı yalnızca model adındaki harflere göre değerlendirmemelidir. Tam ürün özellikleri ve teknik belgeler, pompa seçiminin temelini oluşturmaya devam etmektedir.

DG Serisi Pompalarda “DG” Ne Demektir?

DG Serisi Yatay Çok Kademeli Santrifüj Pompa, yatay, tek emişli, çok kademeli yapıya sahip bir tür endüstriyel santrifüj pompadır.

DG Serisi pompa genel olarak aşağıdaki yapısal özellikleri içerir:

• Yatay kurulum tasarımı
• Tek emişli yapı
• Çok kademeli pervane düzeni
• Seksiyonel pompa gövdesi tasarımı
• Pervaneler ve denge diski dahil rotor bileşenleri

DG Serisi pompa, katı partikül içermeyen ve aşındırıcı özelliği olmayan sıvıların transferi için tasarlanmıştır.

Ürün özelliklerine göre geçerli sıvı sıcaklık aralığı:

-20°C ila 105°C

Giriş basıncı şu şekilde olmalıdır:

0,6 MPa'dan az

Pompa Modellerinde Rakamlar Nasıl Anlaşılır?

Pompa modellerinde harflerin yanı sıra rakamlar da önemli bilgiler vermektedir.

Örneğin, bazı çok kademeli santrifüj pompa modelleri aşağıdaki gibi formatları kullanabilir:

DG46-50×6

Bu tür adlandırma biçiminde:

• DG — pompa serisi
• 46 — genellikle akış göstergesiyle ilgilidir
• 50 - genellikle tek aşamalı kafa göstergesiyle ilgilidir
• 6 — pompa kademelerinin sayısı

Ancak farklı üreticiler farklı adlandırma yöntemleri kullanabilir.

Pompa seçerken model numarası aşağıdakilerle birlikte kontrol edilmelidir:

• Akış gereksinimleri
• Kafa gereksinimleri
• Sıvı özellikleri
• Çalışma sıcaklığı
• Kurulum koşulları

Neden Farklı Pompa Serileri Var?

Endüstriyel uygulamaların farklı çalışma gereksinimleri vardır. Üreticiler genellikle pompa yapısına, hidrolik tasarıma, sızdırmazlık yöntemlerine ve uygulama koşullarına göre farklı pompa serileri geliştirirler.

Pompa Yapısı

Farklı seriler aşağıdaki gibi farklı yapılara sahip olabilir:

• Yatay veya dikey tasarım
• Tek kademeli veya çok kademeli yapı
• Farklı emme düzenlemeleri

Her tasarım belirli uygulama gereksinimlerine göre geliştirilmiştir.

Hidrolik Tasarım

Bir pompanın dahili hidrolik tasarımı, sıvı enerjisinin nasıl aktarıldığını etkiler.

Çok kademeli bir santrifüj pompa, rotor üzerinde düzenlenmiş birden fazla pervane kullanırken, tek kademeli bir pompa, bir pervane kullanır. Yapısal farklılık, pompanın belirli bir sistem için nasıl seçileceğini etkiler.

Mil Sızdırmazlık Tasarımı

Pompa serileri sızdırmazlık düzenlemelerinde de farklılık gösterebilir.

• Mekanik salmastra
• Ambalaj mührü

Uygun sızdırmazlık yapısı pompa tasarımına ve çalışma gereksinimlerine bağlıdır.

DG ve D Serisi Pompalar Arasındaki Fark Nedir?

Birçok geleneksel pompa sınıflandırmasında, D ve DG serisi pompalar yatay çok kademeli santrifüj pompa yapılarıyla ilişkilendirilir.

Ancak D ve DG arasındaki kesin fark, üreticinin ürün sınıflandırmasına bağlıdır.

Basitçe DG'nin her zaman D'den daha iyi olduğunu veya D ile DG'nin tamamen farklı pompa türleri olduğunu varsaymak doğru değildir.

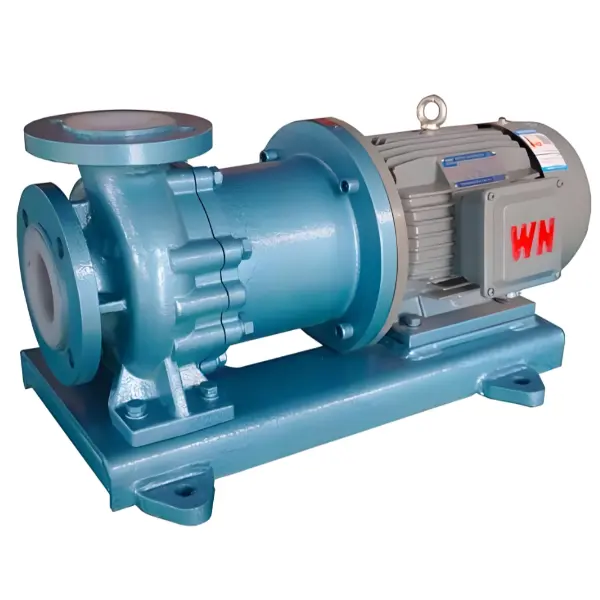

Pompa Modellerinde CQ Ne İfade Ediyor?

DG serisi pompalardan farklı olarak CQ, tüm pompa üreticileri tarafından kullanılan evrensel bir kısaltma değildir.

Farklı şirketler, farklı pompa tasarımları için CQ'yu ürün serisi kodu olarak kullanabilir.

CQ serisi bir pompayı kontrol ederken alıcıların aşağıdakileri doğrulaması gerekir:

• Üretici kataloğu
• Ürün özellikleri
• Teknik çizimler
• Ürün açıklamaları

Doğru yorum üreticinin kendi sınıflandırma sistemine bağlıdır.

Doğru Pompa Serisini Hızlıca Nasıl Belirleyebilirim?

Pompalama Ortamını Doğrulayın

İlk kontrol:

• Hangi sıvı aktarılacak?
• Katı parçacıklar içeriyor mu?
• Aşındırıcı mı?

Örneğin DG Serisi pompa, katı parçacıkları veya aşındırıcı özellikleri olmayan sıvılar için tasarlanmıştır.

Çalışma Koşullarını Kontrol Edin

Önemli koşullar şunları içerir:

• Sıvı sıcaklığı
• Giriş basıncı
• Sistem gereksinimleri

Pompa Yapısını Anlayın

Bir pompa seçmeden önce şunları onaylayın:

• Tek kademeli veya çok kademeli tasarım
• Yatay veya dikey yapı
• Emme tipi

Tüm Teknik Bilgileri İnceleyin

Pompa modeli adı yalnızca ilk adımdır. Profesyonel seçimde ayrıca ürün özellikleri, teknik çizimler, işletim gereksinimleri ve üretici önerileri de dikkate alınmalıdır.

Alıcılar Pompa Model Kodlarını Neden Anlamalı?

Tedarikçilerle Daha İyi İletişim

Pompa serisinin temel anlamını bilmek, alıcıların gereksinimlerini daha net bir şekilde tanımlamalarına yardımcı olur.

Yanlış Seçimden Kaçının

Pompa sınıflandırmalarını anlamak, yalnızca görünüm veya fiyata göre pompa seçme riskini azaltır.

Daha Kolay Ürün Karşılaştırması

Alıcılar, yapısal farklılıklarını anlayarak farklı pompa ailelerini daha etkili bir şekilde karşılaştırabilir.

DG, D ve CQ gibi pompa modeli kodları, farklı pompa serilerini veya tasarım kategorilerini tanımlamak için kullanılır.

DG Serisi Yatay Çok Kademeli Santrifüj Pompa, uygun temiz sıvıların belirli çalışma koşulları altında aktarılmasına yönelik yatay, tek emişli, çok kademeli yapıya sahip bir pompa tasarımını temsil eder.

Ancak pompa mektupları tek başına bir ürünün belirli bir uygulamaya uygun olup olmadığını belirleyemez.

Doğru seçim yöntemi, pompalanan ortam, sıcaklık, basınç gereksinimleri, kurulum koşulları ve üretici tarafından sağlanan teknik özellikler de dahil olmak üzere tüm çalışma koşullarını değerlendirmektir.
